Современные сплит-системы представляют собой сложные устройства, которые постоянно контролируют свою работу с помощью десятков встроенных датчиков. Климатическая техника марки Gree заслуженно считается одной из самых надежных на рынке Украины, однако и она со временем может сигнализировать о сбоях в работе.
Когда система фиксирует отклонения в рабочих параметрах, она мгновенно приостанавливает кондиционирование воздуха и выводит на экран двухзначный буквенно-цифровой код. Одним из наиболее распространенных сигналов тревоги является ошибка F1 кондиционера Gree. Это сообщение обычно застает владельцев врасплох в жаркий летний день или во время осеннего обогрева. Но не стоит паниковать — в большинстве случаев эту неисправность можно успешно локализовать и устранить даже без дорогостоящего вызова мастера.
Код ошибки F1 Gree: что означает эта неисправность?
Ошибка F1 на кондиционерах Gree сигнализирует о обрыве, коротком замыкании или выходе из строя датчика температуры теплообменника наружного блока. Этот элемент (часто его называют терморезистором или термистором) измеряет нагрев медных трубок конденсатора и передает данные на главную управляющую плату. Благодаря этим показаниям электронный “мозг” системы определяет, когда нужно запускать размораживание радиатора во время работы в режиме обогрева или регулировать скорость вращения вентилятора для поддержания оптимального давления хладагента в контуре.
Когда электронный модуль управления Gree не получает обратной связи от этого датчика или считывает аномальные параметры тока, он регистрирует сбой. Понимание того, какая логика стоит за этой неисправностью и что означает код ошибки F1 Gree, помогает быстро определить направление поиска неисправности: плата просто потеряла связь с датчиком или сам полупроводниковый элемент полностью утратил свои рабочие характеристики.
Помимо перепадов температуры на улице, системы кондиционирования этой марки иногда сталкиваются с внутренними электрическими неисправностями. Например, если проблема кроется не во внешнем датчике, а в работе вентилятора внутреннего модуля, на дисплее появится совсем другой сигнал. Более подробную информацию об устранении подобных неисправностей вы можете найти в нашей статье о Ошибка H6 на кондиционере Gree: расшифровка и способы устранения.
Почему на кондиционере Gree отображается F1: основные причины
Аварийная остановка кондиционера никогда не происходит без причины. Если на экране пульта или корпусе блока появился этот код, причиной проблемы чаще всего является один из следующих факторов:
- Обрыв или короткое замыкание сигнального провода. Кабель, соединяющий чувствительный элемент с разъемом на электронной плате, проходит внутри корпуса наружного блока. Из-за постоянной микровибрации во время работы компрессора провод может перетереться о металлические края или просто оборваться. Также нередко проводку повреждают уличные грызуны или птицы.
- Окисление или ослабление контактов. Наружный блок круглый год подвергается воздействию влаги, тумана и перепадов температур. Если защитный лак или изоляция клеммного соединения на плате повреждены, контакты окисляются, создавая дополнительное сопротивление, которое микропроцессор воспринимает как поломку.
- Выход из строя самого полупроводника. Терморезистор имеет ограниченный срок службы. Под воздействием постоянного нагрева и охлаждения его внутренняя структура деградирует. Как следствие, возникает ошибка Gree F1 — неисправность датчика температуры, поскольку деталь начинает показывать некорректные данные, которые резко выходят за пределы допустимого диапазона.
- Аппаратный сбой платы управления. Это самый неприятный вариант развития событий. Сам датчик и его проводка могут быть абсолютно целыми, но если на плате сгорел входной порт, отвечающий за считывание показателей сопротивления, система все равно выдаст ошибку.
Для быстрой визуальной оценки возможных неисправностей и способов их оперативной проверки воспользуйтесь приведенной таблицей:
| Признак неисправности | Основная причина проблемы | Первый шаг для проверки |
|---|---|---|
| Сопротивление датчика равно 0 или бесконечности | Короткое замыкание или полный обрыв внутри капсулы | Замена термистора на новый с аналогичным номиналом |
| Сопротивление датчика в норме, но код ошибки появляется снова | Окисление контактной группы или повреждение разъема платы | Очистка клемм, проверка выходного напряжения на плате управления |
| Ошибка возникает хаотично и исчезает после отключения питания | Плавающий контакт в разъеме или микротрещина на плате | Проверка плотности посадки фишки, пайка контактов разъема |
Иногда сбои в измерении температуры связаны с общими ошибками обмена данными между внутренним и внешним модулями сплит-системы. Если вы подозреваете, что дело не только в датчике, рекомендуем ознакомиться с алгоритмом действий в публикации Ошибка E6 в кондиционерах Gree: причины сбоя и пошаговая диагностика.

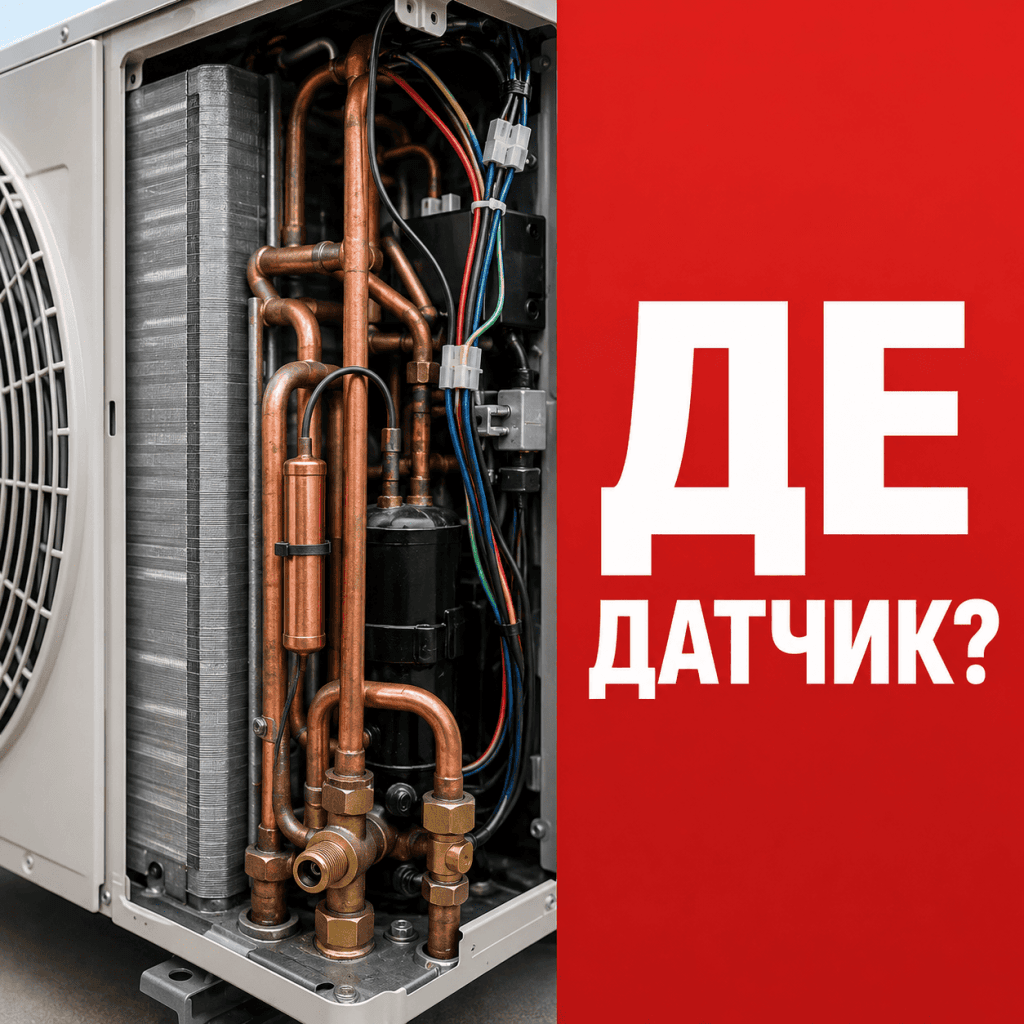

Где находится датчик наружного блока кондиционера Gree?
Чтобы выполнить какие-либо диагностические или ремонтные работы, сначала необходимо получить доступ к самому узлу. Многие владельцы ошибочно ищут термистор внутри комнатного блока, однако это неверно.
Если вы хотите узнать, где находится датчик наружного блока кондиционера Gree, вам придется получить доступ к наружному модулю сплит-системы. Эта деталь установлена непосредственно внутри корпуса наружного блока. Она прикреплена специальным металлическим фиксатором (капсулой) к одной из медных трубок теплообменника (конденсатора).
Чтобы получить к ней доступ, необходимо выполнить несколько шагов:
- Полностью отключите кондиционер от электропитания, вынув вилку из розетки или выключив соответствующий автоматический выключатель в распределительном щите.
- Снимите верхнюю металлическую крышку наружного блока, отвинтив винты по периметру.
- Снять защитную боковую панель, закрывающую плату управления и разъёмы межблочных соединений.
- Найдите тонкие провода (обычно они проходят в черной резиновой или пластиковой защитной оплетке), идущие от платы к медной змеевике теплообменника. На конце этих проводов будет небольшая цилиндрическая колбочка — это и есть искомый элемент, из-за которого возникает ошибка f1 датчика наружного блока.
Как самостоятельно проверить датчик температуры кондиционера Gree
Для точной диагностики и определения работоспособности температурного датчика вам понадобится простой мультиметр (тестер), переведенный в режим измерения сопротивления (омметр). Перед началом проверки обязательно отсоедините разъем датчика от разъема на плате управления, поскольку измерение сопротивления непосредственно на плате даст искаженные результаты из-за влияния других радиокомпонентов.

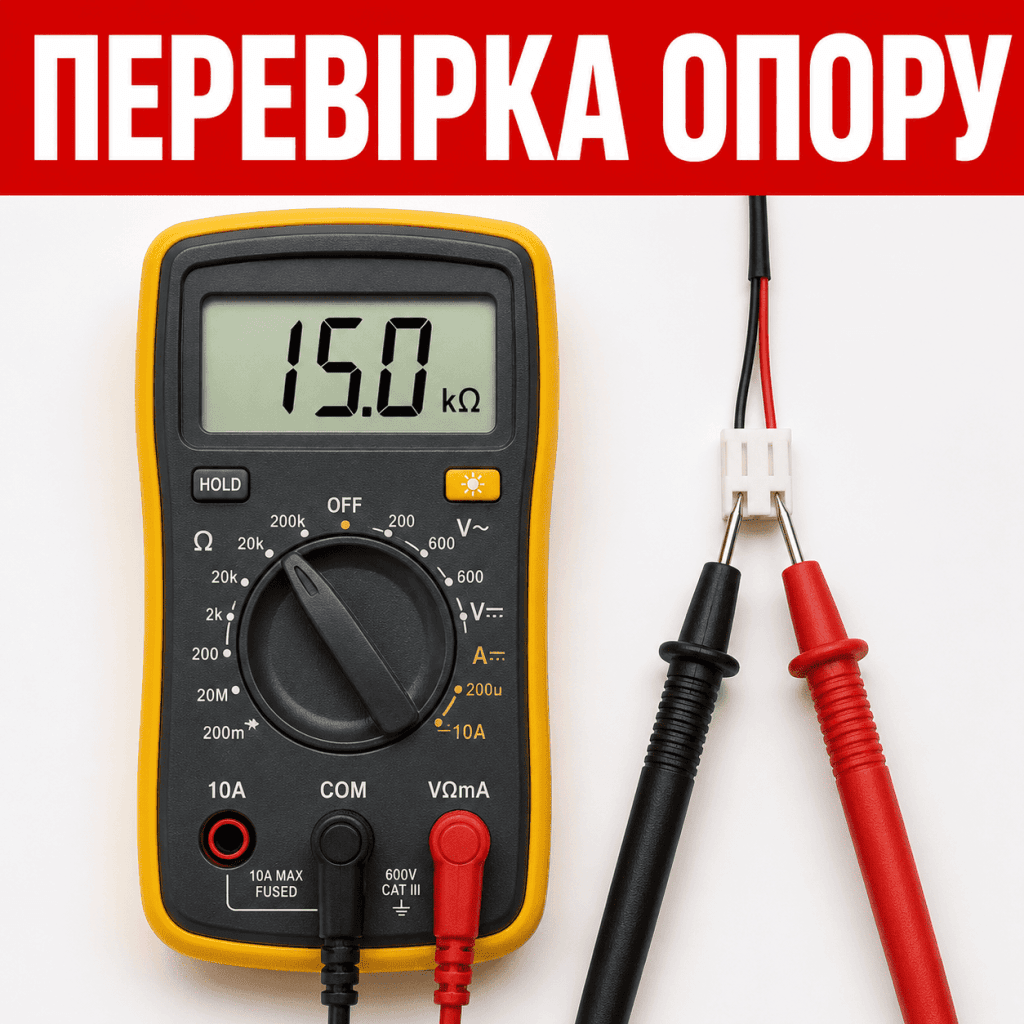

Проверка сопротивления датчика наружного блока Gree
Датчики, используемые в технике Gree, представляют собой терморезисторы с отрицательным температурным коэффициентом (NTC). Это означает, что при повышении температуры их внутреннее сопротивление уменьшается, а при охлаждении — наоборот, увеличивается. Большинство моделей этого бренда комплектуются датчиками с номинальным значением 15 кОм при температуре окружающей среды 25 °C.
Чтобы понять, насколько точен ваш датчик, подключите щупы мультиметра к контактам разъема датчика и сравните полученные значения с эталонными данными. Для удобства мы свели эти показатели в таблицу:
| Температура теплообменника (°C) | Номинальное сопротивление датчика температуры наружного блока Gree (кОм) |
|---|---|
| 0 | ~ 49.0 |
| 5 | ~ 38.5 |
| 10 | ~ 30.0 |
| 15 | ~ 24.0 |
| 20 | ~ 19.1 |
| 25 (номинал) | 15.0 |
| 30 | ~ 11.8 |
| 35 | ~ 9.5 |
| 40 | ~ 7.5 |
Если во время измерения ваш тестер показывает нулевое сопротивление (что указывает на короткое замыкание) или прибор фиксирует бесконечность (что свидетельствует о обрыве проводника внутри капсулы), датчик однозначно неисправен. Также деталь подлежит замене, если ее показатели существенно отклоняются от табличных значений для текущей температуры (например, при комнатной 25°C прибор выдает всего 3 кОм или 80 кОм). Такая серьезная погрешность не позволяет системе адекватно работать, в результате чего и возникает ошибка f1 кондиционера Gree.
Чтобы окончательно убедиться в работоспособности датчика температуры кондиционера Gree, можно провести простой тест: зажмите металлическую капсулу детали в ладони. Под воздействием тепла вашего тела сопротивление на дисплее мультиметра должно начать плавно и без скачков уменьшаться. Если цифры не меняются или хаотично скачут, внутренний полупроводник поврежден.
Как устранить ошибку F1 на кондиционере Gree: пошаговая инструкция
Когда диагностика подтвердила неисправность датчика теплообменника, пора приступать к активным действиям. Ниже приведено подробное руководство, которое поможет вам понять, как устранить ошибку F1 на кондиционере Gree самостоятельно, без привлечения посторонней помощи.

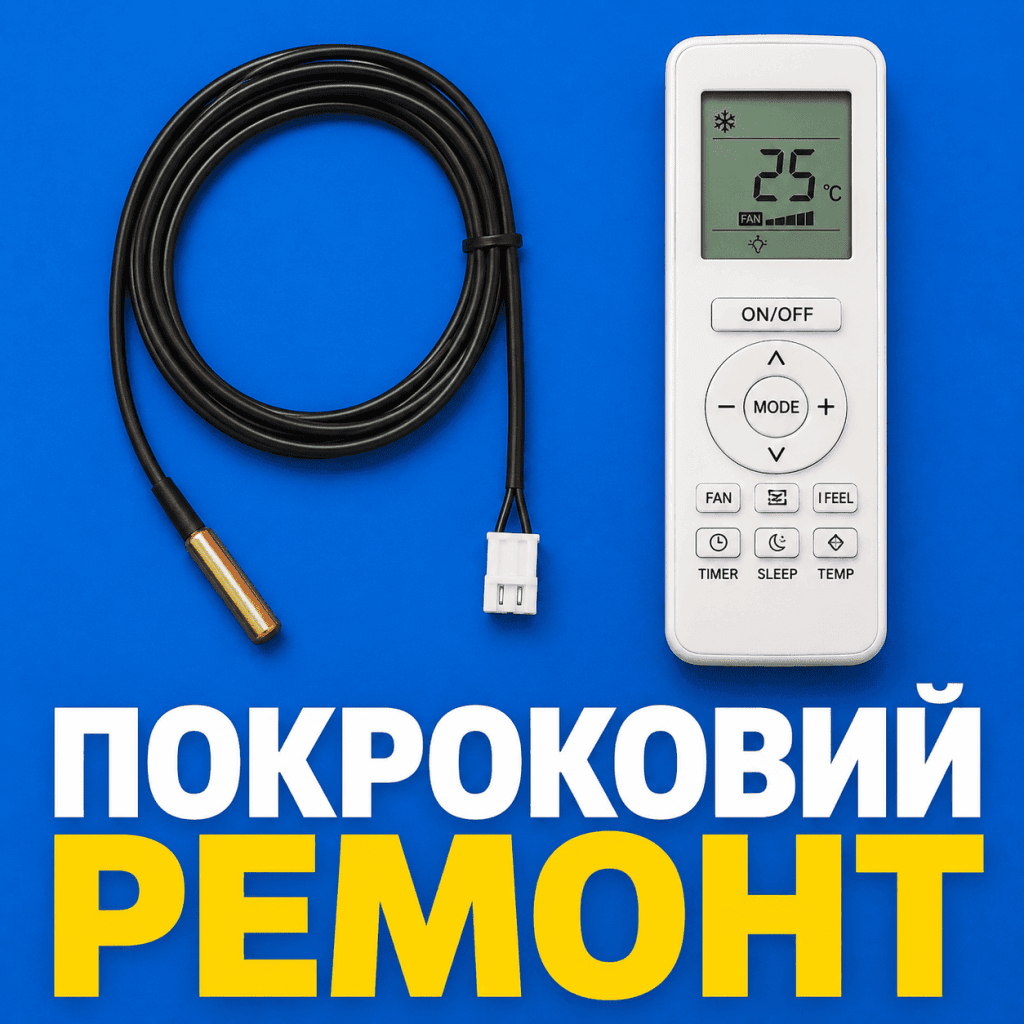

Замена датчика кондиционера Gree при ошибке F1
Перед началом монтажных и ремонтных работ подготовьте всё необходимое. Наличие подходящих материалов под рукой значительно ускорит процесс и обеспечит надёжность дальнейшей эксплуатации сплит-системы.
| Название материала или инструмента | Основное назначение при ремонте | Важность применения |
|---|---|---|
| Мультиметр (цифровой тестер) | Диагностика сопротивления и целостности электрической цепи | Обязательно |
| Набор крестовых и плоских отверток | Снятие крышки и панелей защитного корпуса | Обязательно |
| Новый NTC-датчик номиналом 15 кОм | Замена поврежденного заводского датчика | Обязательно (при обнаружении дефекта) |
| Термопаста | Максимизация теплообмена между трубкой и новой втулкой | Настоятельно рекомендуется |
| Нейлоновые стяжки (хомуты) | Безопасная прокладка и фиксация проводов в корпусе | Настоятельно рекомендуется |
Процедура замены неисправной детали довольно проста и состоит из следующих шагов:
- Приобретение новой детали. Купите новый совместимый термистор NTC номиналом 15 кОм. Убедитесь, что длина провода и тип разъема соответствуют оригинальным.
- Демонтаж старого датчика. Осторожно извлеките металлическую или пластиковую втулку из крепления на трубке конденсатора. Старайтесь не повредить саму медную магистраль. Аккуратно освободите провод от пластиковых хомутов-стяжек в корпусе блока.
- Установка новой запчасти. Установите новую капсулу в гнездо. Очень важно обеспечить плотный тепловой контакт датчика с медной трубкой. Если конструкция предусматривает использование специальной теплопроводной пасты, обязательно нанесите её небольшое количество на гильзу перед установкой.
- Прокладка электропроводки. Проложите кабель по прежнему маршруту, закрепив его новыми стяжками, чтобы провод не касался движущихся лопастей вентилятора или горячего корпуса компрессора. Подключите штекер к разъему на плате управления.
Замена датчика кондиционера Gree F1 полностью решает проблему некорректных показаний температуры в 95% случаях.
Как устранить ошибку F1 после ремонта
Когда новая деталь установлена, а все панели корпуса наружного блока собраны в обратной последовательности, необходимо правильно перезапустить сплит-систему, чтобы удалить ошибку из памяти микропроцессора.
Для этого выполните следующую простую процедуру:
- Не включая кондиционер с пульта, отключите его от розетки или выключите автоматический выключатель.
- Подождите примерно 10–15 минут. Это время необходимо для того, чтобы конденсаторы на плате управления полностью разрядились, а внутренняя память контроллера очистилась от временных данных.
- Подключите кондиционер к источнику питания и включите его с помощью пульта дистанционного управления в режиме охлаждения или обогрева.
Знание того, как устранить ошибку F1 на кондиционере Gree, поможет вам быстро убедиться в успешном завершении ремонта — после перезапуска внутренний блок должен начать стабильно подавать кондиционированный воздух без аварийных остановок.
Что делать, если кондиционер Gree мигает индикатором F1 и не включается?
В некоторых ситуациях пользователи сталкиваются с более непредсказуемым поведением техники: сразу после включения питания кондиционер Gree мигает индикатором F1 и не включается, полностью игнорируя любые команды с пульта управления. Мигание светодиода или символов на дисплее указывает на то, что система находится в глубоком защитном режиме.
Такая реакция вполне оправдана, поскольку запуск компрессора без контроля температуры теплообменника может привести к его перегреву, обледенению системы или даже гидравлическому удару компрессора из-за попадания жидкого фреона. Если простое отключение от сети не помогает вывести устройство из этого состояния, это прямое свидетельство того, что плата фиксирует критическое короткое замыкание в цепи датчика или сам разъем полностью отсоединился. Пока физическая причина аварии не будет устранена, защитная автоматика не позволит кондиционеру запустить двигатель компрессора.
Иногда такая полная блокировка системы происходит из-за критических перепадов давления хладагента в контуре, что сопровождается появлением других кодов ошибок. Более подробную информацию о диагностике связанных критических сбоев давления вы найдете в статье о Ошибка E1 кондиционера Gree: причины возникновения и пошаговая инструкция по ремонту.
Когда ремонт своими руками может быть опасен?
Хотя самостоятельная диагностика и замена недорогого температурного датчика по силам большинству домашних мастеров, в некоторых случаях попытки самостоятельно отремонтировать кондиционер Gree с ошибкой F1 могут только ухудшить ситуацию или стать опасными для жизни.
Наружный блок кондиционера обычно устанавливается на значительной высоте на внешней стене здания. Если доступ к верхней крышке блока требует от вас опасного вылезания из окна или балансирования на лестнице без профессионального страховочного снаряжения, лучше отказаться от самостоятельного ремонта. Безопасность вашей жизни стоит значительно дороже, чем услуги профессионалов.
Кроме того, вмешательство в электронную плату управления требует специальных знаний. На конденсаторах блока питания может в течение длительного времени сохраняться высокое напряжение даже после отключения прибора от сети. Если во время измерения сопротивления вы обнаружили, что кабель и сам термистор полностью исправны, но ошибка f1 все равно продолжает появляться, проблема кроется в самой печатной плате. Ремонт микропроцессорной части требует профессионального оборудования и навыков пайки.
В таких крупных городах Украины, как Киев, Днепр, Львов, Харьков или Одесса, работают десятки специализированных сервисных центров и частных мастеров, располагающих профессиональным альпинистским снаряжением, сертифицированными запчастями и диагностическими стендами. Они смогут выполнить замену датчика или сложный ремонт платы управления быстро, безопасно и с предоставлением официальной гарантии на выполненные работы.
Итоги и практические советы по устранению ошибки F1
Появление кода F1 на дисплее климатической техники Gree в большинстве случаев указывает на выход из строя датчика температуры конденсатора или повреждение его проводов во внешнем блоке. Благодаря простой схеме подключения этого полупроводника, выполнить базовую диагностику с помощью мультиметра и провести замену неисправного элемента вполне реально своими силами, не нарушая правил безопасности.
Главная задача при самостоятельном ремонте — правильно подобрать номинал нового датчика (15 кОм при комнатной температуре 25 °C), обеспечить надежное прилегание чувствительной гильзы к медной магистрали и аккуратно зафиксировать проводники внутри корпуса. Если же неисправность возникла на высоте или требует тщательной диагностики электронного модуля управления — лучшим решением будет вызов квалифицированного мастера, который оперативно устранит неисправность и вернет уют в ваш дом.
Если замена или очистка датчика комнатной температуры не решили проблему, или если на дисплее сплит-системы появились другие неизвестные символы, следует провести комплексную диагностику. Рекомендуем ознакомиться с нашим подробным руководством Коды ошибок кондиционеров Gree: полная расшифровка и инструкция по устранению, где собраны описания всех возможных сбоев системы и пошаговые инструкции по восстановлению нормальной работы оборудования.
