Сучасне житло вимагає кардинально іншого підходу до проєктування інженерних комунікацій порівняно з нерухомістю минулих десятиліть. Інтеграція систем автоматизації, наявність великої кількості енергоємної побутової техніки та постійне розширення парку електронних пристроїв створюють значне та динамічне навантаження на мережу. Неправильно підібрана провідникова продукція може призвести до перегріву ліній, втрати енергоефективності, короткого замикання або нестабільної роботи чутливої мікроелектроніки.
З огляду на це, таблиця перерізу кабелю за потужністю для квартири стає фундаментальним інструментом ще на етапі створення дизайн-проєкту та планування ремонту. Вона дозволяє інженерам та електромонтажникам заздалегідь визначити оптимальні параметри струмопровідних жил для кожної групи споживачів, гарантуючи безпеку та довговічність усієї інфраструктури.
Принципи збору даних та розрахунок навантаження
Коли постає завдання визначити, який переріз дроту потрібен для смарт квартири, фахівці розпочинають роботу зі складання вичерпного списку всіх потенційних споживачів електроенергії. Кожен електричний прилад має номінальну потужність, яка зазначається у технічній документації та вимірюється у Ватах (Вт) або Кіловатах (кВт). Базовий фізичний зв’язок між цими величинами в однофазній мережі описується простою формулою: P = U * I, де P — активна потужність, U — напруга (стандартно 220-230 В), а I — сила струму в Амперах.

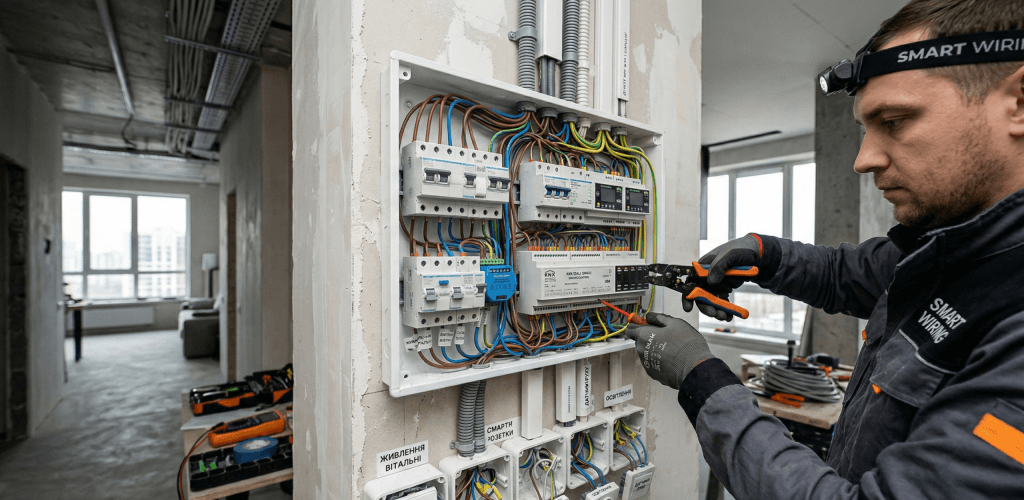

Проводка в смарт квартирі розрахунок навантаження якої виконано професійно, завжди базується на кількох технічних постулатах:
Поділ на незалежні контури: освітлення, розеткові групи кімнат, мокрі зони (санвузли) та потужна кухонна техніка розділяються на окремі лінії зі своїми автоматами захисту.
Коефіцієнт одночасності: враховується ймовірність того, що не всі прилади на одній лінії працюватимуть одночасно на максимальній потужності (зазвичай використовується коефіцієнт 0.7-0.8).
Запас міцності: до сумарної розрахункової потужності обов’язково додається резерв у розмірі 20-30% для компенсації стартових (пускових) струмів двигунів та компресорів.
Тип провідника: для стаціонарного прихованого монтажу використовується виключно кабель з монолітною мідною жилою (наприклад, марок ВВГнг-LS або ВВГнгд), застосування гнучких шнурів типу ПВС або ШВВП у стінах заборонено нормами.
Ключові фактори впливу на вибір провідникової продукції
Точний розрахунок перерізу кабелю для побутової техніки враховує не лише потужність, але й умови експлуатації струмопровідних магістралей. Здатність металу пропускати електрони без критичного нагрівання залежить від середовища, в якому знаходиться провідник. Кабель, замурований під шаром штукатурки або прокладений у гофрованій трубі за теплоізоляцією, віддає тепло значно гірше, ніж той, що змонтований відкрито на лотках.
Розуміння того, як підібрати переріз кабелю під потужність приладів, базується на таких аспектах:
Спосіб прокладання: прихований монтаж у штробах вимагає суворішого дотримання перерізів через обмежений тепловідвід порівняно з відкритим монтажем.
Довжина магістралі: при значній відстані від розподільчого щита до кінцевої розетки (понад 20-30 метрів) виникає ефект падіння напруги, що компенсується збільшенням площі перерізу жили.
Клас ізоляції: маркування “нг-LS” (Low Smoke) означає, що полівінілхлоридна оболонка не підтримує горіння та виділяє мінімум диму, що є критично важливим для житлових приміщень.
Базові норми: потужність електроприладів та стандарти ліній

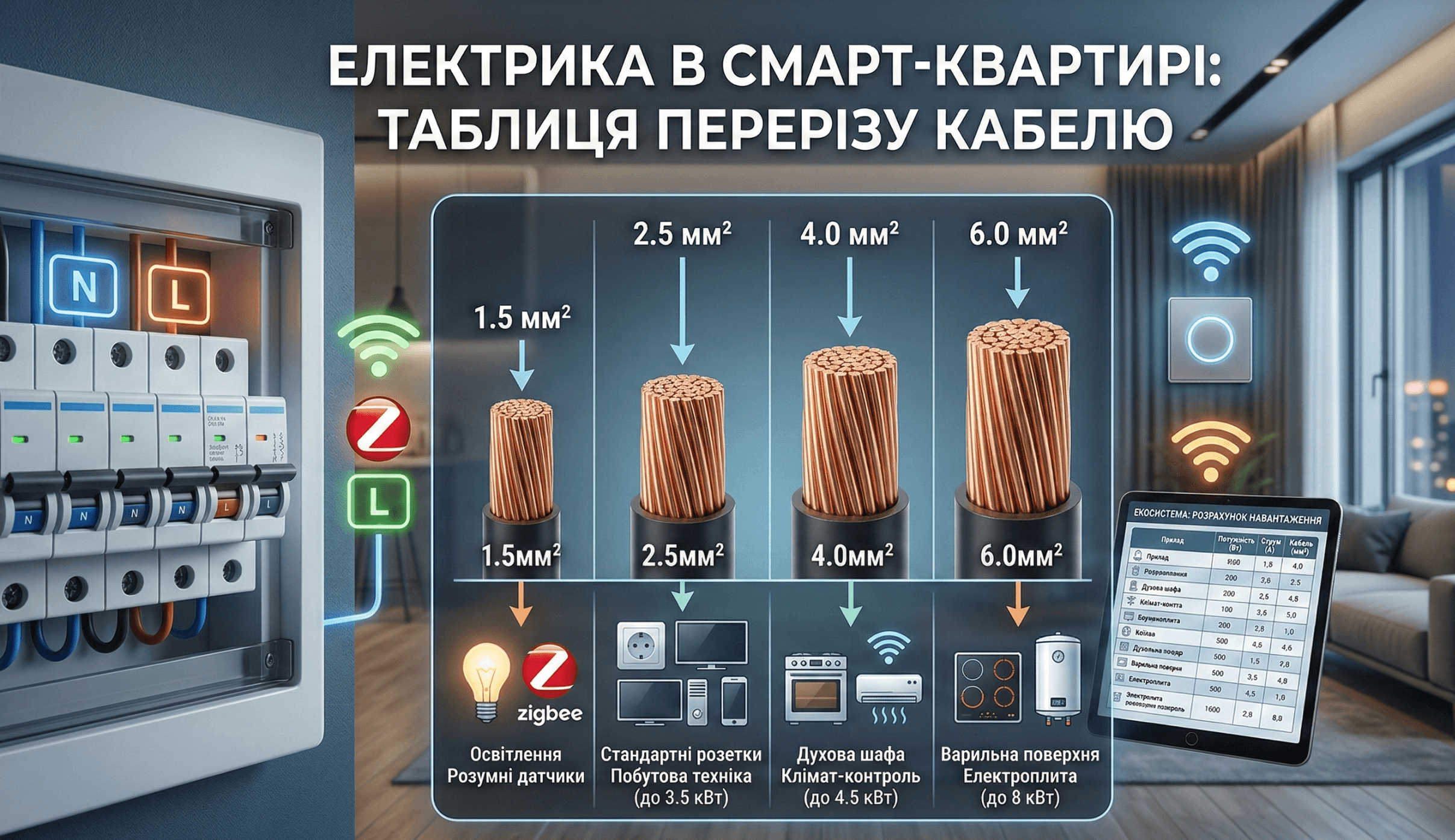

Для полегшення процесу інженерного планування існує стандартизована потужність електроприладів та переріз кабелю таблиця, яка спирається на вимоги Правил улаштування електроустановок (ПУЕ). Наведені нижче дані стосуються прихованої проводки мідним кабелем в однофазній мережі (220 В), що є найпоширенішим сценарієм для багатоквартирних будинків.
| Група споживачів | Орієнтовна потужність (кВт) | Макс. сила струму (А) | Переріз мідного кабелю (мм2) | Номінал автомата захисту (А) |
| Освітлення (LED лампи, стрічки) | 0.5 – 1.5 | 10 | 1.5 | 10 |
| Стандартні кімнатні розетки | 2.5 – 3.5 | 16 | 2.5 | 16 |
| Пральна машина / Бойлер | 2.0 – 3.0 | 16 | 2.5 | 16 |
| Посудомийна машина | 2.0 – 2.5 | 16 | 2.5 | 16 |
| Духова шафа електрична | 3.0 – 4.5 | 20 – 25 | 4.0 | 20 або 25 |
| Електрична варильна поверхня | 6.0 – 8.0 | 32 – 40 | 6.0 | 32 або 40 |
| Проточний водонагрівач | 7.0 – 9.0 | 40 – 50 | 6.0 – 10.0 | 40 або 50 |
Згідно з нормативними документами, стандартний переріз мідного дроту для розеток в квартирі суворо фіксується на рівні 2.5 квадратних міліметрів. Цього показника достатньо для безпечного функціонування абсолютної більшості портативних пристроїв та офісної техніки. Категорично забороняється “занижувати” переріз розеткових ліній до 1.5 квадратних міліметрів з метою економії, навіть якщо передбачається підключення лише настільних ламп чи зарядних пристроїв для смартфонів, оскільки призначення розетки може змінитися в майбутньому (наприклад, для підключення обігрівача).
Особливості живлення систем розумного дому
Розгортання системи домашньої автоматизації накладає додаткові вимоги до електромережі. Тому вибір кабелю для розумного будинку таблиця повинна розглядати через призму специфіки підключення розумних реле, димерів та настінних панелей керування. На відміну від класичних механічних вимикачів, смарт-пристрої містять мікропроцесори та радіомодулі (Zigbee, Z-Wave або Wi-Fi), які потребують безперервного живлення навіть тоді, коли світло чи інше навантаження вимкнене.
Класичний кабель для живлення розумних гаджетів у квартирі, які монтуються у підрозетники, нічим не відрізняється від звичайного силового — це той самий ВВГнг-LS перерізом 1.5 квадратних міліметрів для освітлювальних контурів. Однак фундаментальна відмінність полягає у топології: для коректної роботи розумних вимикачів у кожну монтажну коробку обов’язково має бути підведений нульовий провідник (Neutral, N). Хоча на ринку існують моделі вимикачів “без нуля”, вони часто працюють нестабільно, викликають мерехтіння LED-ламп і потребують встановлення додаткових конденсаторів паралельно джерелу світла. Коли базова апаратна інфраструктура закладена правильно, можна переходити до програмного управління енергоефективністю. Наприклад, впровадити готові сценарії для Home Assistant щодо економії світла, які автоматично вимикатимуть забуті лампи у порожніх кімнатах.

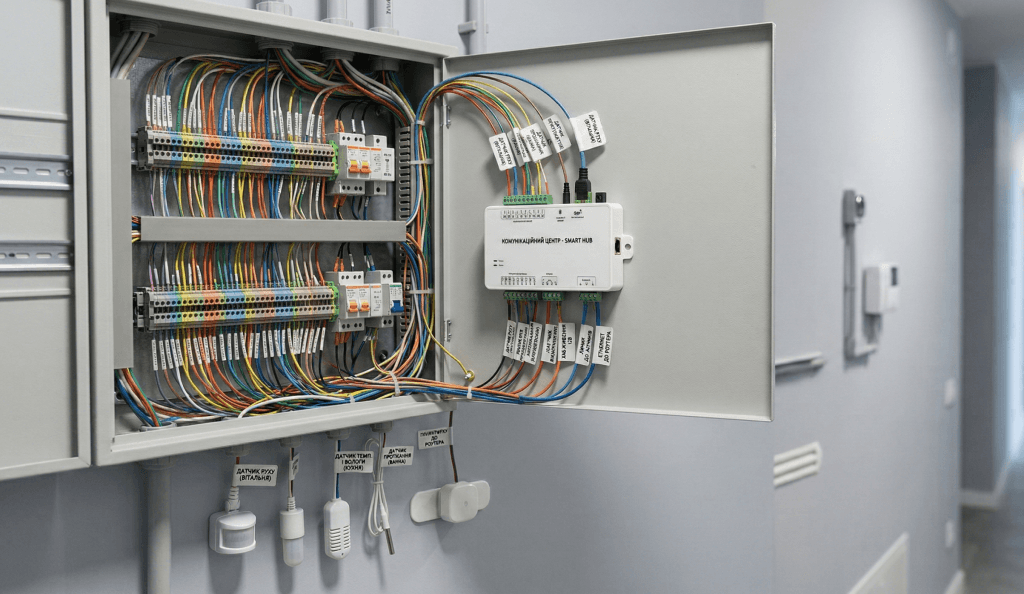

Слабкострумові лінії: комунікації для датчиків та хабів
Крім силової мережі на 220 В, повноцінна екосистема вимагає розгалуженої слабострумової інфраструктури. Коли інженери визначають, який кабель прокласти для датчиків розумного дому, вони орієнтуються на тип протоколу передачі даних та метод живлення пристрою.
Для надійного обміну інформацією між компонентами системи застосовуються наступні типи провідників:
Кручена пара (Twisted Pair): кабелі категорій CAT 5e або CAT 6 (бажано екрановані FTP) є стандартом для підключення IP-камер, Wi-Fi точок доступу та розумних телевізорів. Вони підтримують технологію PoE (Power over Ethernet), що дозволяє передавати дані та живлення по одному дроту.
Сигнальний або шинний кабель: багатожильні дроти невеликого перерізу (0.22 – 0.5 кв. мм) необхідні для дротових датчиків протікання води, охоронних герконів на вікнах та систем, що працюють за протоколом KNX або RS-485.
Акустичний кабель: застосовується для систем мультирум (багатозонного звуку), де переріз жили (від 1.5 до 4.0 кв. мм) підбирається залежно від потужності колонок та довжини аудіо-траси.
Критично важливим правилом монтажу є просторове розділення силових і слабкострумових трас. Щоб уникнути електромагнітних перешкод, які можуть спотворити передачу цифрових даних, ці кабелі повинні прокладатися на відстані не менше 15-20 сантиметрів один від одного, а їх перетин допускається виключно під прямим кутом (90 градусів).
Алгоритм організації безпечної електроінфраструктури
Створення надійної енергетичної бази вимагає дотримання суворої послідовності дій. Відхилення від етапності проєктування часто призводить до необхідності руйнування чистового оздоблення кімнат для виправлення помилок.
Правильний алгоритм розгортання електричної та цифрової інфраструктури включає:
Розробка детального плану: фіксація точного розташування великогабаритної техніки, меблів, світильників та точок доступу до інтернету.
Групування та розрахунок: розподіл усіх запланованих пристроїв на логічні контури та підбір перерізів згідно з нормативними таблицями.
Проєктування розподільчого щита: визначення габаритів електричного боксу з урахуванням необхідної кількості DIN-рейок для автоматики та резервного вільного місця (зазвичай 20-30% простору залишають порожнім для майбутньої модернізації).
Чорновий монтаж: штроблення стін, прокладання магістралей по стелі чи підлозі, встановлення глибоких підрозетників (глибиною 60-68 мм), які є обов’язковими для розміщення смарт-реле за механізмом звичайної розетки чи вимикача.
Збирання щита та тестування: комутація всіх ліній, перевірка опору ізоляції та тестування спрацьовування захисних пристроїв до початку малярних робіт.
Заходи профілактики та багаторівневий захист мережі
Навіть ідеально прокладений провідник потребує захисту від зовнішніх загроз та форс-мажорних обставин у міській електромережі. Автоматичні вимикачі захищають безпосередньо саму кабельну лінію від перегріву при перевищенні допустимої сили струму, проте вони не здатні врятувати електроніку від стрибків напруги.
Для забезпечення комплексного захисту майна та життя рекомендується впровадити такі технічні рішення:
Реле контролю напруги (РКН): встановлюється на вводі в квартиру і миттєво знеструмлює мережу, якщо напруга падає нижче 190 В або стрибає вище 250 В, рятуючи блоки живлення дорогої техніки.
Диференційний захист (ПЗВ або дифавтомати): пристрої, що реагують на витік струму. Є обов’язковими для всіх ліній, які обслуговують санвузли, кухні та дитячі кімнати, оскільки вони запобігають ураженню людини електричним струмом при пошкодженні ізоляції приладу.
Пристрої захисту від дугового пробою (ПЗД): інноваційні апарати, здатні розпізнавати мікроіскріння у пошкоджених розетках або перетертих проводах, запобігаючи виникненню пожежі ще до стадії короткого замикання.
Джерела безперебійного живлення (ДБЖ): слабострумовий щит із роутером, мережевим комутатором та хабом розумного дому повинен живитися через ДБЖ, щоб система безпеки та відеоспостереження продовжувала працювати навіть при повному знеструмленні будинку.
Використання штучного інтелекту може значно прискорити процес рутинних інженерних обчислень. Для перевірки навантаження на конкретні лінії можна звернутися до сучасних мовних моделей. Нижче наведено приклад запиту (промту), який можна скопіювати та використати в AI-асистенті для індивідуального розрахунку:
Професійний підхід до формування кабельних трас, дотримання державних будівельних норм та використання якісних матеріалів є запорукою того, що електрична інфраструктура житла функціонуватиме безвідмовно. Вкладення ресурсів у правильний розрахунок на етапі ремонту гарантує стабільну роботу найскладніших екосистем розумного дому протягом десятиліть.
